矩計図（かなばかりず）は、建物を垂直に切断し、基礎から屋根までのあらゆる高さや納まりを部材ごとに詳細に示す断面図です。読み方や断面図との違い、見方や描かれる内容の基本を、初めて図面に触れる人にもわかりやすく順を追って解説していきます。
矩計図とは｜建物を垂直に切って納まりまで描いた詳細断面
矩計図は、建物のあらゆる部分の高さと、そこに使われる材料の納まりを一枚のなかにまとめた詳細な図面です。まずは基本的な読み方や特徴、そして意匠図全体のなかでどのような位置づけにあるのかを、順番に確認していきましょう。
読み方は「かなばかりず」｜高さ方向の寸法をはかる図
矩計図は「かなばかりず」と読みます。矩（かね）という字には直角や寸法という意味があり、垂直方向の高さを正確にはかるための図面という成り立ちを持っています。名称の由来を知っておくと、図面がどのような役割を担っているのかも自然にイメージしやすくなります。
基礎から屋根まで、各部の高さと納まりを1枚で表す
矩計図には、基礎の深さから土台、床、壁、天井、屋根に至るまで、建物を構成する各部分の高さと取り合いがまとめて描き込まれています。一枚の図面を上から下まで順に追うだけで、垂直方向の構成をひとつながりの流れとして把握できる点が、この図面ならではの大きな特徴といえます。
意匠図のなかでも特に情報量が多い詳細図
矩計図は、平面図や立面図と同じく意匠図に分類される図面ですが、そこに記載される情報量は他の図面と比べても群を抜いて多くなっています。断熱材の厚みや仕上げ材の種類、下地の仕様まで具体的に示されることから、詳細断面図という呼び方をされる場合もあります。
矩計図と断面図の違いを理解する
矩計図と断面図は、どちらも建物を垂直に切断した様子を表す点で共通していますが、そこに示される情報の深さは大きく異なります。両者の役割をあらかじめ分けて理解しておくことで、実際に図面を見た際に迷いにくくなります。

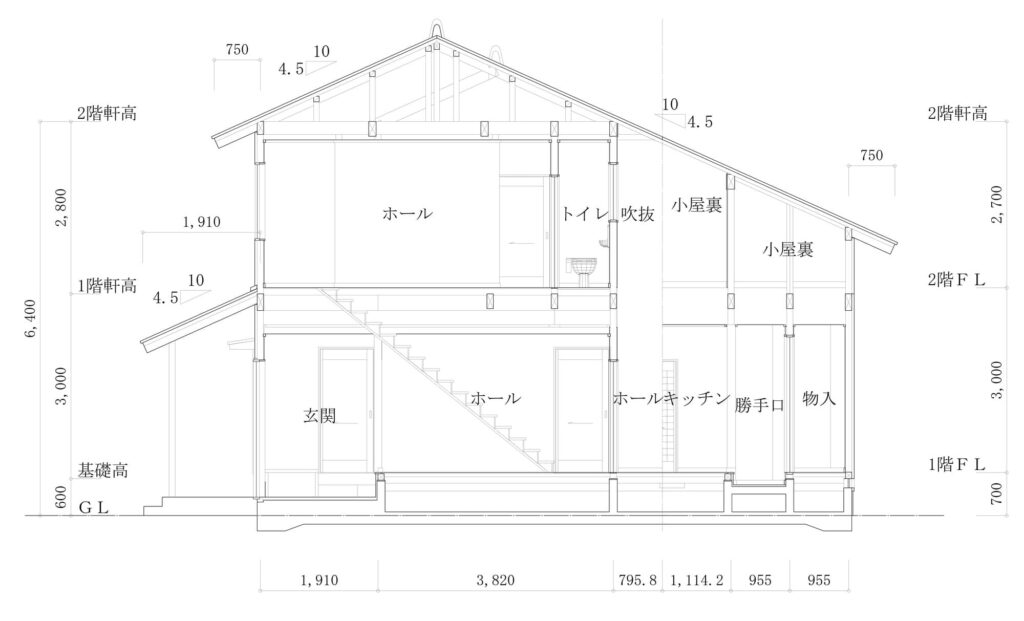

断面図｜建物全体の空間や高さ関係をつかむ図
断面図は、建物全体の階高や天井高、屋根の形状といった、空間の大きな骨格をつかむための図面です。床下や壁の内部といった目に見えない部分は省略されることが多いため、建物全体の骨格をざっくりと把握したい打ち合わせの場面での活用に向いています。
矩計図｜同じ切り口をより詳細に、納まりまで描く図
矩計図は、断面図と同じ切り口を扱いながらも、壁の中にある断熱材の種類や床下の構造まで踏み込んで描かれる図面です。施工に必要な納まりの情報が数多く加わることで、設計図としてだけでなく、現場での指示書としての役割も合わせて果たしています。
縮尺の違い｜断面図より大きな縮尺で細部を見せる
断面図が100分の1から200分の1程度の縮尺で描かれることが多いのに対し、矩計図は20分の1から50分の1程度という大きな縮尺で表現されます。縮尺を大きく取ることで、部材の厚みや細かな納まりまで図面上にしっかりと書き込める仕組みになっています。
矩計図に描かれている主な情報
矩計図には、高さの寸法だけでなく、各部の構成や住宅性能に関わる仕様まで、非常に幅広い情報が一枚のなかに盛り込まれています。ここでは、この図面から読み取れる主な情報を、項目ごとに順番に整理していきましょう。
高さ寸法｜基礎高さ・階高・天井高・軒高・最高高さ
矩計図では、基礎の高さや各階の床高、天井高、軒の高さ、建物全体の最高高さといった、垂直方向のあらゆる寸法が細かく明記されています。数値をひとつずつ丁寧に追っていくことで、実際の空間がどの程度の広がりを持つのかを、具体的な形で思い描けます。
各部の構成｜床・壁・天井・屋根の下地と仕上げ
床、壁、天井、屋根については、下地材と仕上げ材の種類や厚みが層ごとに区別して記載されています。普段は目に触れることのない仕上げの裏側で、どのような材料がどのくらいの厚みで使われているのかを、この図面上で具体的に確認できる点が特徴です。
断熱・防水・防湿など性能にかかわる納まり
断熱材の種類や厚み、配置される範囲、防水シートの位置、湿気を防ぐための工夫についても、矩計図には具体的な仕様として細かく書き込まれています。住まいの快適性や耐久性を左右する重要な情報が、この一枚の図面のなかに集約されているといえます。
基礎・地盤まわりの構造と寸法
基礎の立ち上がり寸法や底盤の厚み、地面からの高さの取り方といった、建物全体を支える部分の構造についても矩計図で確認できます。地盤面や基礎まわりの情報は、建物の安定性や耐久性を長く左右する要素として、特に重視されている項目のひとつです。
矩計図の見方｜どこを追えば理解できるか
矩計図は情報量が多い図面であるため、初めて目にする人にとっては全体が複雑に見え、どこから読み進めればよいのか難しく感じられがちです。あらかじめ押さえるべき順序を知っておくと、必要な情報を迷わず読み取れるようになります。
まず地面レベルと基準の高さを押さえる
矩計図を読み始める際は、まずGL（地盤面）や基準となる高さの位置を確認します。図面上に記された寸法の多くは、この基準線からの距離として示されているため、基準の位置さえわかれば、各部の高さを迷わずに正しく把握することができるようになります。
下から上へ、基礎→床→壁→天井→屋根の順に読む
基準の位置を確認したあとは、基礎、床、壁、天井、屋根という順番で、下から上へと視線を移しながら図面を読み進めます。建物が実際に組み上がっていく流れに沿って確認していくことで、構造全体のつながりが自然と頭のなかで整理されていきます。
引き出し線と記号で仕上げ・材料を読み取る
矩計図には、部材の名称や厚みを示す引き出し線や、断熱材・各種材料を表す記号が数多く使われています。凡例と照らし合わせながらひとつずつ丁寧に確認していくと、仕上げ材や下地の種類まで、具体的な内容として正確に読み取れるようになります。
内装・什器設計で矩計図のどこを見るか
内装や什器の設計を進める場面でも、矩計図は欠かせない資料のひとつになります。什器の納まりに直結しやすい項目を中心に、実務のなかで具体的に確認しておきたいポイントを、ここであらためて紹介していきます。
天井高と下がり天井｜什器・サインの納まりが決まる
天井高や下がり天井の位置は、什器やサインをどの高さで納めるかを決めるうえで基準となる情報です。矩計図で天井裏の懐寸法まで事前に確認しておくと、実際の設置の段階になってから高さが合わないといった事態を未然に避けやすくなります。
床仕上げ厚と段差｜家具の高さ基準になるレベル
床の仕上げ材の厚みや、下地材との取り合いも、矩計図から読み取れる情報のひとつです。部屋ごとのフロアレベルの差を事前に把握しておくことで、家具の脚の高さや什器の据え付け位置を、無理のない形で余裕を持って計画することができます。
壁下地の位置｜壁付け什器・カウンターを固定できるか
壁付けの什器やカウンターを固定する際には、壁の内部にどのような下地材が入っているかが重要な判断材料になります。矩計図で下地の種類や厚み、位置をあらかじめ確認しておくと、什器を固定した際の強度についても見通しを立てやすくなります。
矩計図を描くときの基本ルール
矩計図を自分で作図する場面では、いくつかの基本的なルールに沿って進めることで、読みやすく精度の高い図面に仕上げることができます。作図に取りかかる前提となる考え方を、ここであらためて整理しておきましょう。
一般的な縮尺と用紙内での配置の考え方
矩計図は、20分の1から50分の1程度の縮尺で描かれるのが一般的です。用紙のなかに建物全体をどのように収めるかをあらかじめ決めておくことで、作図を進める途中で線が重なったり、全体のバランスが崩れたりすることを防ぎやすくなります。
線の太さ・記号・寸法線の描き分け
構造部材は太線、仕上げ材は細線というように、部位に応じて線の太さを描き分けると、図面に含まれる情報が整理され、見る側にも伝わりやすくなります。断熱材や各種材料を示す記号についても、あらかじめ統一しておくことで図面全体の完成度が高まります。
断面位置は建物の特徴が出る場所を選ぶ
矩計図で切断する位置は、建物の特徴がよく表れる部分を選ぶのが基本です。開口部まわりや納まりが複雑になりやすい箇所をあえて切断面に含めることで、確認しておきたい情報を一枚の図面のなかに漏れなくまとめて表現することができます。
よくある質問
矩計図については、他の図面との違いや作成の必要性、名称の由来など、実務のなかで疑問を持たれやすい点がいくつか存在します。ここでは代表的な質問を取り上げ、それぞれの答えを順番に丁寧に整理していきましょう。
矩計図と断面詳細図は同じもの？
矩計図と断面詳細図は、基本的には同じ図面を指す言葉として使われています。ただし設計者や事務所によっては、基礎から屋根組までの外壁断面を矩計図、それ以外の部分の断面を断面詳細図と呼び分けている場合もあるため、注意しておくとよいでしょう。
矩計図と施工図はどう使い分ける？
矩計図は、納まりの考え方や仕様を示す意匠図の一種であるのに対し、施工図は矩計図の内容をもとに現場での作業手順まで落とし込んだ図面です。設計の段階では矩計図が中心となり、施工の段階に入ると施工図が中心的な役割を担うようになっていきます。
矩計図は必ず作成する図面？
矩計図は、木造や鉄骨造、鉄筋コンクリート造など、工法を問わず作成されるのが一般的です。ただし、あらかじめ間取りやプランの型が決まっている低コスト住宅などでは、標準となる矩計図を流用し、作成にかかる手間を省いている場合もあります。
「矩」の字にはどんな意味がある？
「矩」という字には、直角や物差し、決まった寸法といった意味が含まれています。矩計図という名称は、直角に交わる高さと水平の関係を、寸法として正確にはかり示すための図面であるという成り立ちから付けられたと考えられているようです。
まとめ｜矩計図は「高さと納まりを詳しく示す断面図」
矩計図は、建物を垂直に切って高さと納まりを詳しく示す断面図です。基礎から屋根までの寸法や材料の仕様が一枚に集約されているため、施工の判断材料としてだけでなく、内装や什器の計画を進める際の確認資料としても、幅広く役立てられています。
