パース図は建築やデザインの現場で欠かせない表現技法です。平面図では伝わりにくい空間の奥行きやデザインを立体的に描き、施主や関係者との完成イメージ共有に役立ちます。透視図法を用いた表現により、建物の外観から室内空間まで具体的に可視化できます。
パース図の基本的な意味と概要
パース図は建築物やインテリアを立体的に表現した透視図です。施工前に空間の奥行きやデザインを具体的にイメージでき、設計者・施工者・施主の間で仕上がりのイメージを共有するために活用されます。図面だけでは伝わりにくい空間の広がりを視覚的に伝えられます。
建築やデザインの世界では、平面的な図面だけでは完成後の姿を想像しにくいものです。パース図を用いれば、専門知識がない方でも建物や空間の雰囲気を直感的に理解できます。設計の段階から完成イメージを共有できるため、認識のズレを防ぎ、円滑なプロジェクト進行を支えます。
パース図とは何か
パース図は、平面図や立面図では把握しにくい空間の奥行きやデザインを具体的に可視化できます。施工前の段階で完成後の雰囲気を確認でき、設計者の意図を正確に伝えられます。住宅建築や不動産販売、インテリアデザインなど幅広い分野で活用されています。
「パース」と「透視図」の関係
「パース」は「パースペクティブ(Perspective)」の略称で、日本語では「透視図」と訳されます。遠近法を用いて立体感や奥行きを平面上に表現する技法を指します。建築分野では建物の完成予想図として用いられ、パース図と透視図は同義で扱われます。視点から見える空間を正確に描写し、リアルなイメージを伝えられます。
建築やデザインでパース図が求められる理由
建築やデザインの現場では、専門知識がない施主にも完成イメージを具体的に伝える必要があります。パース図を用いれば、空間の広がりや素材感、光の入り方まで視覚的に理解できるため、認識のズレを防げます。設計段階で修正点を発見しやすく、施工後のトラブルを未然に防ぐ効果があります。
パース図と平面図・立面図との違い
平面図は建物を真上から見た図面、立面図は建物を真横から見た図面です。どちらも正確な寸法情報を伝えますが、立体的なイメージは掴みにくい特徴があります。一方、パース図は人の目線に近い視点から建物を立体的に描くため、実際の見え方に近い表現が可能です。図面とパース図を組み合わせて活用されます。
パース図に使われる主な透視法の種類
パース図の制作には透視図法が用いられます。消失点の数によって一点透視、二点透視、三点透視に分類され、それぞれ表現できる空間が異なります。視点やアイレベルの設定により見え方を調整でき、正しい透視法の理解がリアルなパース図作成の基礎となります。
透視図法は、平面上に立体感や奥行きを表現するための基本技法です。消失点の位置や数を変えれば、同じ建物でも全く異なる印象を与えられます。建物の特徴を効果的に見せるためには、用途に応じた透視法の選択が重要です。
一点透視図の特徴
一点透視図は、奥行きを1つの消失点で表現する最も基本的な描き方です。正面から見た部屋の奥行きを表現する際に用いられ、壁や天井、床の線がすべて1つの点に向かって収束します。遠近感を自然に演出でき、初心者でも理解しやすい手法です。建築物の廊下やリビングなどの正面構図に適しており、空間の奥行き感を強調できます。
二点透視図とは
二点透視図は、建築物を斜めの角度から見る際に用いられる手法です。2つの消失点を使って描き、左右の奥行きを同時に表現できます。建築物の立体感がより強調され、実際の視点に近い自然なパース図になります。建築物の外観や室内のインテリアを斜めから見せる場合に適しており、空間の広がりと立体感を効果的に伝えられます。
三点透視図の用途
三点透視図は、建築物を見上げたり見下ろしたりする構図に使われます。縦方向にも消失点を設けるため、よりダイナミックで迫力のある立体感を表現できます。高層ビルを上空から見下ろす鳥瞰図や、地面から見上げる虫瞰図などに用いられる手法です。線の処理が複雑になりますが、練習を重ねれば自然な遠近感を再現できます。
視点・消失点・アイレベルの基本
視点は観察者が建物を見る位置、消失点は平行線が収束する点、アイレベルは視線の高さを示す水平線です。消失点の数と配置により透視図法の種類が決まり、アイレベルの位置で建物の見え方が変わります。視点の高さを調整すれば、俯瞰的な表現や見上げる構図など、意図した空間表現が可能です。
パース図の分類と特徴
パース図は対象やアングルに応じて複数の種類に分類されます。建物の外側を表現する外観パース、室内空間を描く内観パース、上空から見下ろす鳥瞰パースなど、目的に合わせた使い分けが重要です。視点の違いにより建築の意図をより正確に伝えられます。
表現したい情報や見せたいポイントによって、最適なパース図の種類は変わります。外観と内観を組み合わせて提示すれば、建物の魅力を多角的にアピールできます。視点やアングルの選択が、パース図の説得力を大きく左右します。
外観パース（エクステリアパース）
外観パースは建築物の外側を対象に、外装の素材や色合いを表現したパース図です。建物の全体像や周辺環境との調和を確認でき、街並みとの関係性も把握できます。住宅や商業施設の設計提案、不動産広告など幅広い用途で活用されています。昼間の景色だけでなく、夜景や夕景など時間帯を変えて建物の異なる表情を見せられます。
内観パース（インテリアパース）
内観パースは建築物の室内空間を対象に、内装材や家具配置、照明を表現したパース図です。部屋の広さや高さ、素材感を視覚的に伝え、実際の利用イメージを具体化できます。リビングやキッチンなど各部屋の雰囲気を確認でき、インテリアデザインの検討に役立ちます。窓から入る自然光や照明による部屋の印象も表現可能です。
鳥瞰パース（俯瞰パース）
鳥瞰パースは建築物を上空から見下ろす視点で描いたパース図です。建物の全体像や敷地全体、周辺環境を一望でき、配置関係や動線計画を把握しやすい特徴があります。大規模プロジェクトや住宅団地、商業施設など、広い範囲を俯瞰して確認する必要がある場合に適しています。周辺との調和や土地利用の状況を視覚的に示せます。
特殊視点パース（斜め・俯瞰・アオリなど）
特殊視点パースは、通常の目線とは異なる角度から建物を表現したパース図です。斜め上から見下ろす俯瞰、下から見上げるアオリなど、視点を変えて建物の特徴を強調できます。高さや迫力を強調したい場合、建物の形状を際立たせたい場合に効果的です。三点透視図法を用いて、ダイナミックで印象的な空間表現が可能になります。
パース図の作成方法と手法の比較
パース図の制作方法には手描きとCGソフトの2種類があります。それぞれ表現の特徴や制作プロセスが異なるため、目的や活用場面に応じた使い分けが重要です。近年はCGソフトを使用した制作が主流となり、正確で修正しやすいパース図が求められています。
手描きとCGにはそれぞれ長所と短所があり、プロジェクトの性質や予算、納期に応じて選択されます。初期提案では手描き、最終プレゼンではCGといった使い分けも一般的です。制作手法の特性を理解すれば、より効果的なパース図が作成できます。

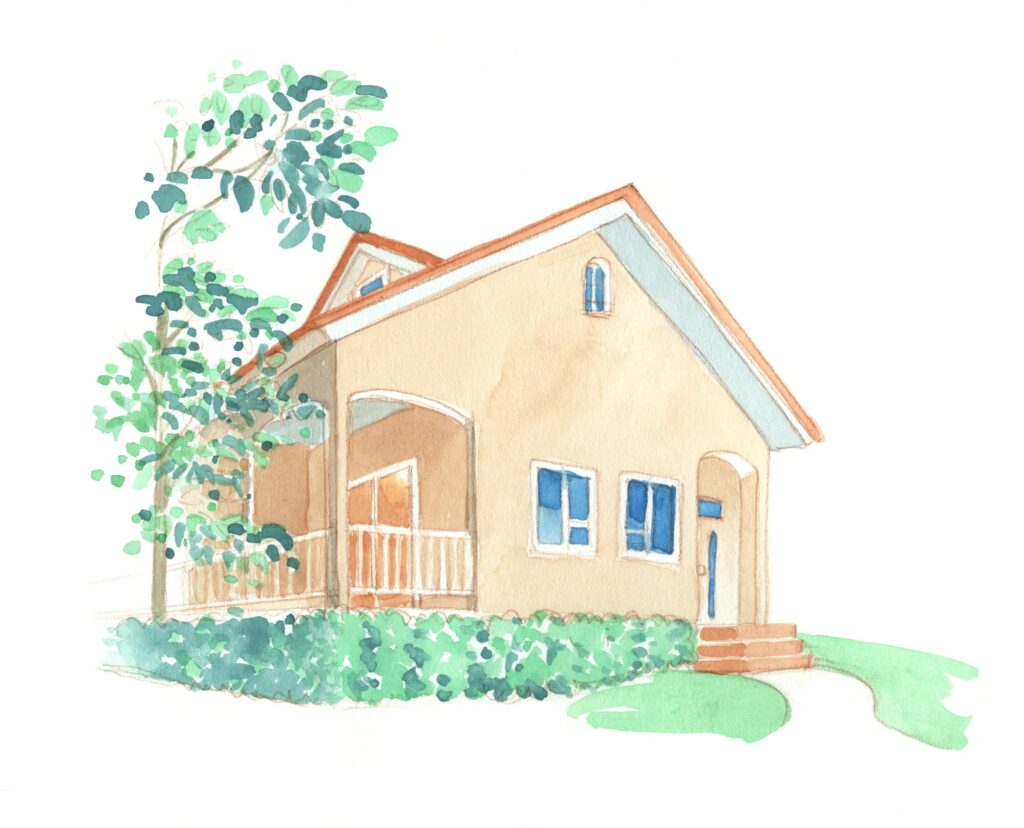

手描きパースの特徴
手描きパースは鉛筆や水彩、マーカーなどを使って制作するパース図です。温かみや個性があり、デザイナーの感性を直接伝えられます。コンセプトの提案や初期段階のイメージ共有に適しており、柔らかい雰囲気を演出できます。ただし修正に手間がかかり、細かい変更には対応しにくい面があります。アナログならではの味わいが魅力です。
CGパースの制作工程
CGパースは専用ソフトウェアを使って制作されます。設計図の準備、3Dモデリング、マテリアル設定、ライティング調整、レンダリング、レタッチという工程で進められます。精密な計算による陰影や反射光をリアルに描き出せ、より現実に近いイメージを再現できます。修正も容易で、プレゼンや広告用に適しています。
ソフトウェアを使ったパース作成ツール
パース図作成には様々な専用ソフトウェアが活用されています。3DCGソフトでは3Dモデリングとレンダリングが可能で、建築CADソフトでは図面と連動したパース生成ができます。高性能なレンダリングエンジンにより、短時間でフォトリアルな画像の出力が実現しています。ソフトウェアの選択で制作効率や表現の質が変わります。
図面データを基にしたパース生成の流れ
図面データからパース図を生成する際は、まず正確な設計図を準備します。平面図や立面図をもとに3Dモデルを構築し、外壁材や床材のテクスチャを設定します。光の方向や明るさを調整し、アングルを決定後、レンダリングで画像を出力します。レタッチで仕上げ、図面の正確性がパース図の品質を左右します。
パース図が活用されるシーン
パース図は建築設計から不動産販売まで、幅広い場面で活用されています。プレゼンテーションでの提案力強化、クライアントとのイメージ共有、販売促進ツールとして重要な役割を果たします。完成前の建物を視覚的に伝える強力なコミュニケーション手段です。
建築プロジェクトのあらゆる段階で、パース図は関係者間の意思疎通を円滑にします。設計者の意図を正確に伝え、施主の要望を反映しやすくなるため、満足度の高い建物が実現します。効果的な活用により、プロジェクト全体の質が向上します。
建築設計でのプレゼンテーション
建築設計のプレゼンテーションでは、パース図が設計意図を視覚的に伝える重要なツールです。図面だけでは理解しにくい空間構成やデザインコンセプトを、立体的なイメージで明確に示せます。コンペや提案の場では、パース図の質が評価を大きく左右します。外観と内観を組み合わせて提示し、建物の魅力を多角的にアピールできます。
インテリア・空間デザインでの利用
インテリアや空間デザインの分野では、パース図が完成後の雰囲気を伝える手段として欠かせません。家具の配置や照明の効果、色彩の組み合わせを具体的に確認でき、クライアントとのイメージ共有がスムーズになります。店舗設計では商品陳列や動線計画の検証にも活用され、空間の使い勝手を事前にシミュレーションできます。
不動産広告・販売促進での活用
不動産広告や販売促進において、パース図は物件の魅力を視覚的に訴求する重要な要素です。未完成の建物でも完成後の姿を具体的に示せるため、購入希望者の関心を高められます。分譲マンションや住宅展示場のパンフレット、Webサイトに掲載され、集客効果を高めています。現地が未完成でも早期の販売活動が可能になります。
クライアントへの完成イメージ共有
クライアントとの打ち合わせでは、パース図が完成イメージの共有に大きく貢献します。専門知識がなくても建物の雰囲気や空間の広がりを直感的に理解でき、認識のズレを防げます。設計段階で細かな要望を反映しやすく、施工後のトラブルを未然に回避できます。パース図を通じた視覚的なコミュニケーションが、プロジェクトの成功を支えます。
パース図制作で押さえておきたいポイント
質の高いパース図を制作するには、正確な寸法設定と適切な視点選択が重要です。素材表現やライティングの調整でリアリティを高められます。修正対応を想定した制作基準を設け、実務での活用を意識したパース図作成が求められます。クライアントの要望に柔軟に応える姿勢も大切です。
パース図の品質は、プロジェクト全体の印象を左右する重要な要素です。細部まで丁寧に作り込まれたパース図は、設計者の真摯な姿勢を示し、信頼関係の構築にもつながります。技術的な正確性と芸術的な表現力のバランスを取りながら制作を進めましょう。
正確な寸法と視点の設定
パース図制作では、設計図に基づいた正確な寸法設定が基本です。建物のプロポーションや空間のスケール感を正しく表現するため、寸法の誤りは避けなければなりません。視点の高さやアングルも重要で、人の目線に近い設定が自然な印象を生みます。消失点やアイレベルを適切に配置し、建物の特徴を効果的に見せる構図を選択します。
素材表現・ライティング表現の重要性
パース図のリアリティは、素材表現とライティング表現により大きく左右されます。外壁材や床材の質感、ガラスの透明感や金属の光沢を正確に再現すれば、説得力が増します。自然光や照明の当たり方を調整し、時間帯や季節に応じた雰囲気を演出できます。光と影のバランスを適切に設定すれば、空間の立体感が際立ちます。
パース図の修正とフィードバック対応
パース図制作では、クライアントからの修正依頼に柔軟に対応する姿勢が求められます。CGソフトを使用すれば、壁材の変更や家具配置の調整が容易です。フィードバックを的確に反映し、イメージのすり合わせを丁寧に行えば、満足度の高いパース図が完成します。修正履歴を管理すれば、スムーズな進行が可能です。
実務での活用を意識した作成基準
実務で活用されるパース図には、用途に応じた作成基準が必要です。プレゼンテーション用には視覚的なインパクトを重視し、設計検討用には正確性を優先します。不動産広告では魅力的な表現が求められ、施工説明では構造や仕様を明確に示します。目的に合わせた表現レベルの調整が、効率的なパース図制作につながります。
まとめ
パース図は建築やデザインの現場で、完成イメージを視覚的に伝える重要なツールです。透視図法の理解と適切な制作手法の選択により、説得力のある表現が実現します。クライアントとの円滑なコミュニケーションを支え、プロジェクトの成功に貢献します。パース図を効果的に活用し、設計の質を高めていきましょう。
