建物の引き渡しやリフォームの場面でしばしば登場する「竣工図」は、設計図や施工図と混同されやすい図面のひとつです。読み方の基本から保存義務の考え方まで、押さえておきたい知識を分かりやすく順番に整理してまとめました。

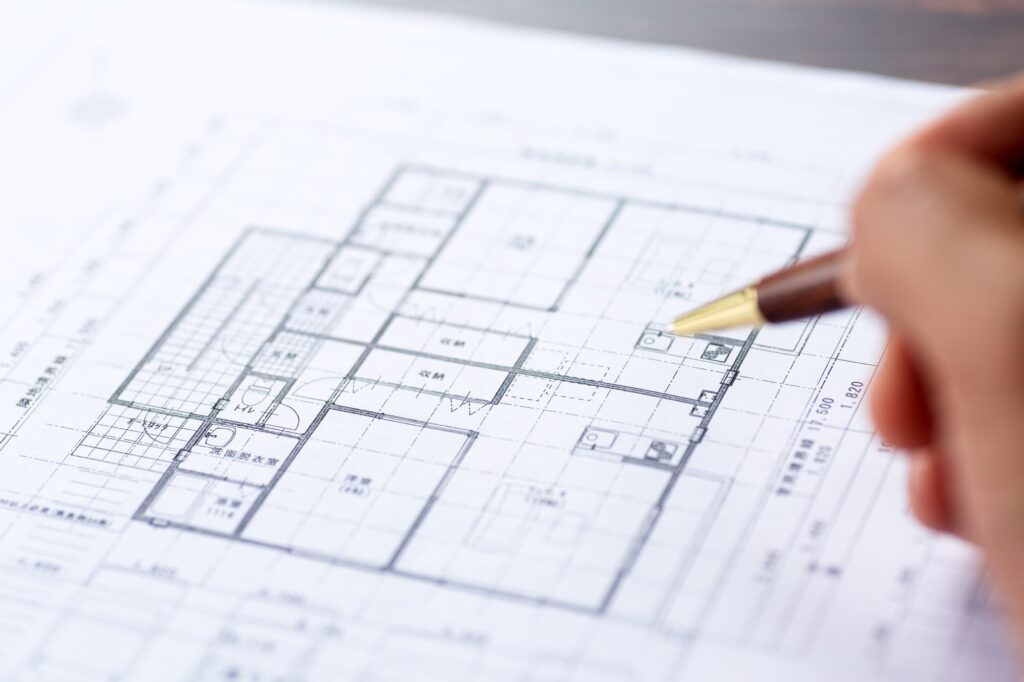

竣工図とは｜工事完了時点の「実際にできた建物」を表す図面
竣工図は、工事の完成時点で実際に建てられた建物の姿を正確に写し取った、記録としての図面です。まずは読み方の基礎から、現場で生じた変更の反映方法、引き渡し後に果たす役割まで、順を追って丁寧に見ていきましょう。
読み方は「しゅんこうず」｜竣工＝工事の完成を指す
竣工図は「しゅんこうず」と読みます。竣工とは建設工事のすべての工程が終わり、建物が使用できる状態になる段階を指す言葉です。工事の完了を示す節目として扱われ、検査や書類の提出などの手続きが進むタイミングでもあります。竣工という言葉の意味を押さえておくと、竣工図の位置づけも理解しやすくなります。
施工中の変更を反映した最終形の図面
建設工事では、当初の設計図どおりに工事が進まない場面が数多く生じます。特に配管や電気配線などは、現場の納まりに合わせて変更される場面が珍しくありません。施工中に生じた変更内容を漏れなく反映し、実際に完成した建物の姿を正確に記録したものが、竣工図という最終形の図面です。
引き渡し後のメンテ・改修の基準になる書類
建物は引き渡しを終えたあとも、点検や修繕、リフォームなど長期にわたる維持管理が欠かせません。竣工図があれば、配管や配線など普段は目に見えない部分の状態を把握でき、工事の計画を無駄なく的確に立てられます。将来のメンテナンスや改修を支える基準資料として、竣工図は長く重要な役割を担い続けます。
竣工図・設計図・施工図の違いを整理する
建設現場では、竣工図のほかに設計図や施工図も作成されますが、名称が似ているためどうしても混同されがちです。それぞれ作成される目的や役割、使われるタイミングの違いを、ここから順番に確認していきます。
設計図｜建てる前の「こう建てたい」を表す図
設計図は、建物が完成する前の計画段階で作成される図面です。建築士が施主の要望や敷地の条件、関連する法令を踏まえながら、間取りや外観、構造などの計画を一つずつまとめていきます。工事の着工前に作られる図面であるため、実際の完成状態とは細部が異なる部分も生じやすくなります。
施工図｜現場で実際に施工するための詳細図
施工図は、設計図をもとに現場での作業を進めるために作成される、より詳細な図面です。寸法や納まり、部材の種類などが具体的に示されており、職人や施工業者が実際の作業を進める際の指示書として機能します。工事の途中で内容が調整される場合もあり、完成状態を示すものではない点が特徴です。
竣工図｜完成後の「実際にこう建った」を記録する図
竣工図は、工事がすべて完了したあとに作成される図面で、実際に施工された内容を正確に記録しています。設計変更や現場での調整をすべて反映しているため、完成した建物の実態を細部まで把握できる資料です。将来の修繕や改修において、最も信頼できる情報源として長く扱われます。
竣工図に含まれる主な図面
竣工図は一枚だけの図面ではなく、複数の専門図が組み合わさって全体が構成されている点が特徴です。建物のどの部分をどのように表しているのか、代表的な図面の種類を一つずつ確認していきましょう。
意匠図｜平面・立面・断面など建物の形状
意匠図は、建物の外観や間取り、空間の構成を示す図面です。平面図や立面図、断面図などが含まれており、部屋の配置や窓の位置、仕上げ材の種類などを図面上で細かく把握できます。建物全体の見た目や使い勝手を理解するための、基本となる大切な資料に位置づけられています。
構造図｜基礎・柱・梁など骨組み
構造図は、建物を支える基礎や柱、梁、壁などの構造部材を示す図面です。耐震性や耐久性を確保するために必要な情報が細かく記載されており、完成後には見えなくなる部分の詳細まで丁寧に確認できます。建物の安全性に直接関わる、非常に重要な図面として扱われています。
設備図｜電気・給排水・空調などの位置
設備図は、電気配線や給排水管、空調設備などの位置を示す図面です。壁の中や床下、天井裏など、普段は目に見えない部分の情報が細かく記載されており、修繕や設備更新の際には欠かせない存在です。建物の内部を正確に把握するための、実用性の高い資料といえます。
竣工図が必要になる場面
竣工図は完成後にただ保管しておくだけのものではなく、実際にはさまざまな場面で継続的に活用されています。具体的にどのような状況で役立てられるのか、代表的な例を見ていきましょう。
改修・リフォーム時に元の納まりを確認する
リフォームや改修工事を行う際は、既存の建物がどのように作られているかをあらかじめ把握しておく必要があります。竣工図があれば、壁や天井の内部構造、設備の配置を確認でき、工事の範囲や方法を的確に判断できます。事前調査にかかる手間を減らし、工事全体の精度を高める資料になります。
設備の修繕・更新で配管や配線をたどる
空調や給排水の設備を修繕したり更新したりする際は、配管や配線の経路を正確に把握しておく必要があります。竣工図があれば、壁を壊して確認するような手間を省き、効率よく作業を進められます。不具合の原因を特定する速さや、対応のスムーズさにも直結する資料です。
売却・引き継ぎ時に建物情報を伝える
建物を売却したり、管理を新たな担当者へ引き継いだりする際、竣工図は建物の状態を正確に伝える資料として役立ちます。構造や設備の内容を客観的に示せるため、取引先や新しい管理者との認識のずれを未然に防げます。資産価値を裏づける根拠としても、幅広く活用される書類です。
竣工図の保存・管理の考え方
竣工図は作成して受け取れば終わりというものではなく、長期にわたって適切に管理していく視点が求められます。保存に関する基本的な考え方について、確認しておきたいポイントを整理していきます。
保存義務と保管期間の基本的な考え方
建設業法では、竣工図を含む完成図書は「営業に関する図書」に該当し、10年間の保存が義務づけられています。2008年の建設業法施行規則の改正により明確化された規定で、電子データによる保存も認められています。将来の紛争対応や修繕計画のためにも、適切な管理体制が求められます。
紙とデータ、どちらで残すか
竣工図は紙とデータ、どちらか一方に絞る必要はありません。紙の資料は一覧で確認しやすい一方、経年による劣化や紛失のリスクを抱えています。データであれば検索や共有がしやすく、複数の場所にバックアップを取ることで、失うリスクを大きく減らすことができます。
紛失したときに取り寄せられるか
竣工図を紛失した場合、設計を担当した建築士や施工業者に控えが残っていれば、再発行を依頼できる場合があります。ただし、必ず対応してもらえるとは限らず、費用や時間がかかる場合も少なくありません。引き渡し時に必ず受け取り、自身の手元でも保管しておく姿勢が欠かせません。
内装・什器工事における竣工図の実務
商業施設や店舗の内装、什器工事の現場においても、竣工図は欠かせない資料として日常的に幅広く活用されています。実務上どのような場面で役立てられているのか、具体的な内容を見ていきましょう。
別注家具・造作の最終寸法をどう反映するか
別注家具や造作家具は、現地の寸法に合わせて細かな調整が加えられる場面が多くあります。竣工図には、最終的に取り付けられた寸法や仕様を正確に反映しておく必要があります。将来の入れ替えや修繕の際に、そのまま活用できる正確な情報として役立つ資料になります。
現場変更が出たときの図面更新フロー
内装工事では、現場の状況に応じて仕様や配置が急きょ変更される場面が少なくありません。変更が生じるたびに図面へ反映し、最新の状態を関係者へ速やかに共有する流れを整えておく姿勢が大切です。地道な更新作業を積み重ねることで、竣工図全体の精度は大きく高まっていきます。
引き渡し後の増設・移設で竣工図が効く場面
什器や設備を引き渡し後に増設したり、位置を移設したりする際は、既存の配線や配管の位置をあらかじめ把握しておく必要があります。竣工図があれば、壁の内部を確認する手間を省き、追加工事をスムーズに計画できます。運用が始まったあとの柔軟な対応を支える、心強い資料です。
竣工図を受け取るときに確認したいポイント
竣工図を実際に引き渡された際は、内容をそのまま保管するだけでなく、いくつかの点をあらかじめ確認しておく姿勢が望まれます。押さえておきたい確認事項について、順を追って紹介していきます。
実際の建物と図面の内容が一致しているか
竣工図は、実際に完成した建物の状態を過不足なく正確に反映している必要があります。受け取った際は、設備の位置や仕上げ材の種類など、目視で確認できる範囲について実際の建物と照らし合わせておくと安心です。相違が見つかった場合は早い段階で指摘し、修正を依頼しておきましょう。
意匠・構造・設備が一式そろっているか
竣工図は、意匠図や構造図、設備図など複数の図面が組み合わさって構成されています。一部の図面が欠けたままになっていると、将来の修繕や改修の際に必要な情報が不足してしまう可能性があります。受け取り時には、必要な図面がすべてそろっているか、丁寧に確認しておく姿勢が重要です。
データ形式と今後の更新のしやすさ
竣工図を電子データで受け取る場合は、ファイル形式や編集のしやすさも合わせて確認しておくと、今後の管理が円滑になります。汎用性の高い形式であれば、将来の改修時に図面を修正しやすく、担当者が変わっても扱いやすくなります。長期的な活用を見据えた形式選びが求められます。
よくある質問
竣工図についてよく寄せられる質問を、ここに項目ごとに順番でまとめました。基本的な内容から現場の実務に関わる細かな点まで、分かりやすく確認していきます。
竣工図と施工図は何が違う？
施工図は工事を進めるために作成される、計画段階の図面です。一方の竣工図は、工事が完了したあとに実際の施工内容を反映した記録の図面という違いがあります。施工図が工事の手順を示す資料であるのに対し、竣工図は実際に完成した状態を正確に示す点が異なります。
竣工図はもらえない・ないことがある？
竣工図は建て主から要望しなければ受け取れない場合があり、規模の小さな工事では作成されていないケースも見られます。引き渡しの際には必ず内容を確認し、含まれていなければ早めに作成を依頼しておく対応が望まれます。紛失した場合には再発行が難しくなる点にも注意が必要です。
テナント工事で竣工図はどこまで作成する？
テナント工事における竣工図の作成範囲は、契約内容や工事の規模によって異なります。内装や什器、設備配線など、テナント側が実際に施工した範囲について作成されるのが一般的な考え方です。契約時にあらかじめ作成範囲を明確にしておくと、引き渡し後のトラブルを防ぎやすくなります。
竣工図と竣工検査は関係ある？
竣工検査は、完成した建物が設計内容どおりに仕上がっているかを確認するための検査です。検査で見つかった指摘事項をもとに手直しが行われた場合、その内容も忘れずに竣工図へ反映されます。両者は別々の手続きですが、正確な竣工図を仕上げるうえで密接に関わり合っています。
まとめ｜竣工図は「完成した建物の記録」として保管する
竣工図は、完成した建物の実態を過不足なく正確に記録した資料であり、将来の修繕や改修、資産管理の場面で長期にわたり活用されます。引き渡しの際は必ず受け取り、内容を確認したうえで大切に保管しておくと、建物を維持していくうえでの安心につながっていきます。
